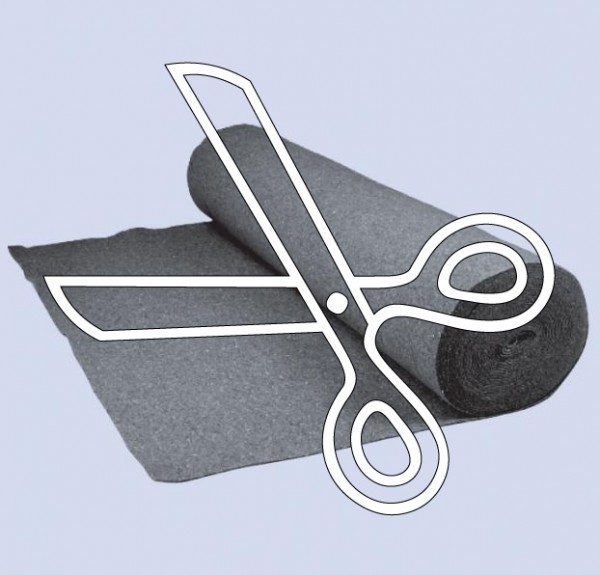

Schutzvlies SV-300/Z im Zuschnitt

ANWENDUNG: Dachgefälle ≥ 2° extensive /intensive Dachbegrünung;  Dachterrasse lastverteilend mit Lava verfüllt; Maße (LxBxH) ca.:2,02m x 1,10m x 25mm (bei Abholung Unna)                      (2x) 1,01m x 1,10m x 25mm (bei Versand Paketdienst/Spedition)Dränageplattein einer Stärke von ca. 25 mm dicke, CE-markiert.Der Kern ist diffusionsoffen (gelocht). Die Noppen bieten einen zusätzlichenWasserspeicher für die Vegetation. Bei einfachen Geh- undTerrassenbelägen kann die Dränageplatte (verfüllt mit z.B. Lava/Splitt undgroße Auflage nach unten) eingesetzt werden.   PRODUKT: Dränageplatte DIADRAIN 25H Noppen: Polystyrol (HIPS) Höhe ca.: 25 mm Wasserspeicher ca.: 11,8 l/m² Füllvolumen ca.: 22,0 l/m² Diffusions-/Wasserablauf ca.: 1200 Löcher/m² Lochdurchmesser ca.: 3 mm Druckstärke unverfüllt ca.: 322,0 kN/m² Druckstärke     verfüllt ca.: 478,7 kN/m² Wasserableitvermögen in der Ebene nach DIN EN ISO 12958 (l/m*s): bei 2% : 0,57 • bei 3%: 0,71 • bei 5%: 0,91 Filtervlies: Polypropylen (PP ca. 140 g/m²) Abmessung(LxB) ca.: (2x1,01m) 2,02 x 1,10 m  Liefereinheit/Platte: 1x 2,22 m²/Platte bei Abholungoder 2x 1,11 m²/Platte bei Speditions-/Paketversand Gewicht ca.: 1,36 kg/m² CE: DIN EN 13252 EIGENSCHAFTEN: als Dränageplatte auf Gefälledächern einsetzbar Hohe Regenwasserrückhaltung → ca. 12 l/ m2 Wasserspeicherkapazität Abflussverzögernde Wirkung → durch Drosselung keine Überlastung des Kanalsystems Abflussbeiwert (C) 0,29 → über 70% Abflussreduzierung bei Starkregenereignissen Mikrobiologische Beständigkeit getestet (DIN EN 12225) → Sperrschicht gegen biologischen Einwirkungen für die Abdichtungsebene Abgesenkte Diffusionsöffnungen → langfristig ungehinderte Durchlüftung Minimaler Überlappungsverlust → günstige Verlegekosten Erhöhte Auflagefläche → verringerte punktuelle Belastung auf der Dichtungsebene filterstabile Dränageplatte unter Verwendung des Filtervlieses TFV-105 (separates Produkt) Sickerschicht und Wasserspeicherschicht in einer Dränageplatte effiziente Verlegung aller Schichten in einem Arbeitsgang Für Umkehrdächer geeignet - Kernmaterial für Entwässerung und Dampfdiffusion gelocht! Durchmesser der Löcher ca.: 3 mm Dränage nach DIN 4095 Wasserableitvermögen nach DIN EN ISO 12958  bei 20 kPa i = 0,01 (ca. 1%)       0,45 / 0,66 (l/s*m) i = 0,02 (ca. 2%)       0,82 / 1,14 (l/s*m) hohe Druckstärke verfüllt (> 478.7 kN/m²) Schutzschicht nach DIN 18195 (intensive Dachbegrünung; begehbare Dachflächen) in Kombination mit Schutzfolie Nophadrain TSF-100  ANWENDUNGSBEREICHE:  ExtensivesGründach IndustrieGründach IntensivesGründach BegehbareDachflächen   SPEZIELLE DACHEIGENSCHAFTEN:  WasserspeicherGründach UmkehrDachflächen

ANWENDUNG: Dachgefälle ≥ 0° lastverteilendmit Lava verfüllt; extensive -/intensive Dach-begrünung; Dachterrasse begehbar; MaßeMaße (LxBxH) ca.:2,04m x 1.04m x 40mm (bei Abholung Unna)                      (2x) 1,02m x 1,04m x 40mm (bei Versand Paketdienst/Spedition) Dränageplatte einer Stärke von ca. 40 mm dicke, CE-markiert.Vorzugsweise bei 0°-Dächern einzusetzen. Der Kern ist diffusionsoffen (gelocht). Die Noppen bieten einen zusätzlichen Wasserspeicher für die Vegetation. Bei einfachen Geh- und Terrassenbelägen kann die Dränageplatte(verfüllt mit Splitt/Lava und große Auflage nach unten) eingesetzt werden.   PRODUKT: Dränageplatte DIADRAIN 40H Noppen: Polystyrol (HIPS) Höhe ca.: 40 mm Wasserspeicher ca.: 19,5 l/m² Füllvolumen ca.: 23 l/m² Diffusions-/Wasserablauf ca.: 530 Löcher/m² Lochdurchmesser ca.: 3 mm Druckstärke unverfüllt ca.: 338,0 kN/m² Druckstärke     verfüllt ca.: 588 kN/m²bei 10% Stauchung Abmessung(LxB) ca.: (2x1,02m) 2,04m x 1,04m  Liefereinheit/Platte:1x 2,12 m²/Platte bei Abholungoder2x 1,06 m²/Platten bei Speditions-/Paketversand Gewicht ca.: 1,96 kg/m² CE: DIN EN 13252 EIGENSCHAFTEN: als Dränageplatte auf Dächern  ≥ 0°  einsetzbar das Produkt ist zu verfüllen (z.B. Lava 3/9mm) filterstabile Dränageplatte unter Verwendung des Filtervlieses TFV-105(separates Produkt) Sickerschicht und Wasserspeicherschicht in einer Dränageplatte effiziente Verlegung aller Schichten in einem Arbeitsgang Für Umkehrdächer geeignet - Kernmaterial für Entwässerung und Dampfdiffusion gelocht! Durchmesser der Löcher: ca. 3 mm hoher Wasserspeicher Dränage nach DIN 4095 Wasserableitvermögen nach DIN EN ISO 12958  bei 20 kPai = 0,01 (ca. 1%)       0,45 / 0,66 (l/s*m)i = 0,02 (ca. 2%)       0,82 / 1,14 (l/s*m) hohe Druckstärke verfüllt bei 10% Stauchung: > 588 kN/m² Schutzschicht nach DIN 18195 (intensive Dachbegrünung; begehbare Dachflächen) in Kombination mit Schutzfolie Nophadrain TSF-100  ANWENDUNGSBEREICHE:  ExtensivesGründach IndustrieGründach IntensivesGründach BegehbareDachflächen             SPEZIELLE DACHEIGENSCHAFTEN:  UmkehrDachflächen WasserspeicherGründach

ANWENDUNG: Dachgefälle ≥ 0° lastverteilend mit Lava verfüllt; extensive -/intensive Dach-begrünung; Maße (LxBxH) ca.:1,94m x 0,94m x 60mm (bei Abholung Unna)                       (2x) 0,97m x 0,94m x 60mm (bei Versand Paketdienst/Spedition) Dränageplatten einer Stärke von ca. 60 mm dicke, CE-markiert. Vorzugsweise bei 0°-Dächern von intensiven Dachbegrünungen einzusetzen. Der Kern ist diffusionsoffen (gelocht), somit geeignet für UK-Dächer.Die Noppen bieten einen zusätzlichen Wasserspeicher für die Vegetation. PRODUKT: Dränageplatte DIADRAIN 60H Noppen: Polystyrol (HIPS) Höhe ca.: 60 mm Wasserspeicher ca.: 30,45 l/m² Füllvolumen ca.: 40 l/m² Wasserableitung in der Ebene DIN EN ISO 129582% 2,06 l/mxs - 5% 3,34 l/mxs Druckstärke unverfüllt ca.: 122 kN/m² Druckstärke     verfüllt ca.: 1320 kN/m²bei 21.55% Stauchung Abmessung(LxB) ca.: (2x0,97m) 1,94m  x  0,94m   Liefereinheit/Platte(n): 1,82 m² Lieferung/Platte:1x 1,82 m²/Platte bei Abholungoder2x 0,91 m²/Platten bei Speditions-/Paketversand Gewicht ca.: 2,2 kg/m² CE: DIN EN 13252 EIGENSCHAFTEN: für intensive Dachbegrünungen als Dränageplatte auf 0°- Dächern einsetzbar das Produkt ist zu verfüllen (z.B. Lava 3/9mm) filterstabile Dränageplatte unter Verwendung des Filtervlieses TFV-105(separates Produkt) Sickerschicht und Wasserspeicherschicht in einer Dränageplatte effiziente Verlegung  Für Umkehrdächer geeignet - Kernmaterial für Entwässerung und Dampfdiffusion gelocht! hoher Wasserspeicher Dränage nach DIN 4095 Wasserableitvermögen nach DIN EN ISO 12958  bei 20 kPai = 0,02 (ca. 2%)       2,06 (l/s*m)i = 0,05 (ca. 5%)       3,34 (l/s*m) hohe Druckstärke verfüllt  bei 21,55% Stauchung: > 1320 kN/m² Schutzschicht nach DIN 18195 (intensive Dachbegrünung; begehbare Dachflächen) in Kombination mit Schutzfolie Nophadrain TSF-100  ANWENDUNGSBEREICHE:    IntensiveDachbegrünung                SPEZIELLE DACHEIGENSCHAFTEN:  UmkehrDachflächen WasserspeicherGründach

ANWENDUNGSBEREICHE: Trenn-/Schutz-/Filterschicht unter Dränageplatten (25/40/60) oder unter Einschichtsubstraten einzusetzen;Maße (LxBxD) ca.: 50,0 m x 2,0 m x 1,8 mm Ein ca. 300 g/m² schweres Schutzvlies. Das Schutzvlies gilt als Schutzlage unter extensiven Dachbegrünungen gemäß DIN 18531. Es besteht aus einem Polypropylen Stapelfaservlies. Die Wasserspeicherkapazität beträgt ca. 2.4 l/m². PRODUKT: Trenn- und Schutzvlies SV-300  Material: Polypropylen (PP) Dicke ca.: 1.8 mm Gewicht ca.: 300 g/m² Farbe: weiß Verfestigung: Stapelfaser/thermisch verfestigt Geotextilklasse: GRK 3 Wasserspeicher ca.: 2,4 l/m² Abmessung(LxB) ca.: 50 x 2 m  Liefereinheit: 100 m²/Rolle EIGENSCHAFTEN: als Schutzlage unter nicht genutzten Dachflächen/Einschichtbegrünungen einsetzbar als Filterschicht über Dränschüttungen bei begehbaren/befahrbaren Dachflächen einzusetzen Schutzlage nach DIN 18531 (extensive Dachbegrünung) Filterschicht auf Dränageplatten oder Dränschüttungen unter begeh-, befahrbaren Dachflächen zur Trennung nicht verträglicher Baustoffe wasserspeichernd verrottungsbeständig leicht zu verlegen ANWENDUNGSBEREICHE:      ExtensivesGründach IndustrieGründach IntensivesGründach BegehbareDachflächen         SPEZIELLE EIGENSCHAFTEN: Trenn- undSchutzvlies

ANWENDUNGSBEREICHE: Wurzel- schutzschicht unter extensiven Dachbegrünungen,  Art: PE-LD modifiziert;Maße (LxBxD) ca.: X,00 m x 4,0 m x 0,50 mm Ein ca. 0,5 mm dicke Wurzelschutzfolie aus mod. Polyethylen.Die Wurzelschutzfolie ist geeignet als zusätzlicher Wurzelschutzunter extensiven Dachbegrünungen gemäß DIN 18531. Aufgrund der großen Abmessung und der thermischen Fügbarkeit universell einsetzbar. Installierung Wurzelschutzfolie Die Wurzelschutzfolie ist über die Oberkante von vegetationsfreien Sicherheitsstreifen, Vegetationsflächen und begehbaren Belägen hochzuführen und mit der Abdichtung zu befestigen. Dies gilt entsprechend auch für andere aufgehende Bauteile und Dachdurchdringungen. Wurzelschutzfolie bei einem UmkehrdachBei einer Umkehrdachkonstruktion wird die Wurzelschutzfolie unter die Wärmedämmung direkt auf die Dachabdichtung verlegt Wann wird die Wurzelschutzfolie benötigt? Der Durchwurzelungsschutz kann bei entsprechender Eignung durch die Dachabdichtung selbst erfolgen (z.B. bei Dachabdichtungen, die aus PVC, EPDM oder Bitumen mit Kupfereinlagen hergestellt sind und die FLL-Prüfung zur Durchwurzelungsfestigkeit oder die Prüfung gemäß DIN EN 13948 bestanden haben).Wenn die Dachabdichtung nicht wurzelfest ist, verhindert die WSB-50 / WSB-80 Wurzelschutzfolie dauerhaft Beschädigungen der Dachabdichtung durch ein- oder durchdringende Pflanzenwurzeln. Die Wurzelschutzfolie wird oberhalb der Dachabdichtung verlegt. Die Überlappungen der Wurzelschutzfolie werden mit Heißluft zusammengeschweißt. PRODUKT: Wurzelschutzfolie WSB-50/4Z-im Zuschnitt  Material: Polyethylen (PELD-mod.) Dicke ca.: 0,5 mm Gewicht ca.: 468 g/m² Farbe: schwarz Abmessung(LxB) ca.: X,00 x 4 m  Liefereinheit: X m²/Rolle Mindestmenge: 4 m² EIGENSCHAFTEN: als Wurzelschutz bei nicht wurzelfesten Abdichtungen unterextensiven Begrünungen einzusetzen zusätzlicher Wurzelschutz unter extensiven Dachbegrünungen verrottungs- und Rhyzomfest thermisch verschweißbar (Heißluft) FLL-geprüft ANWENDUNGSBEREICHE:      ExtensivesGründach IndustrieGründach
