Dränageplatte DIADRAIN 40H

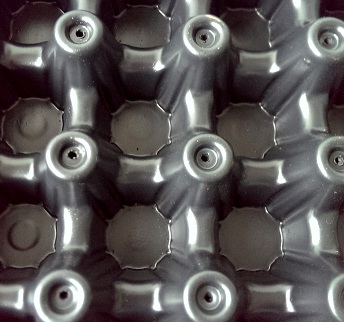

Retentionselement Detail

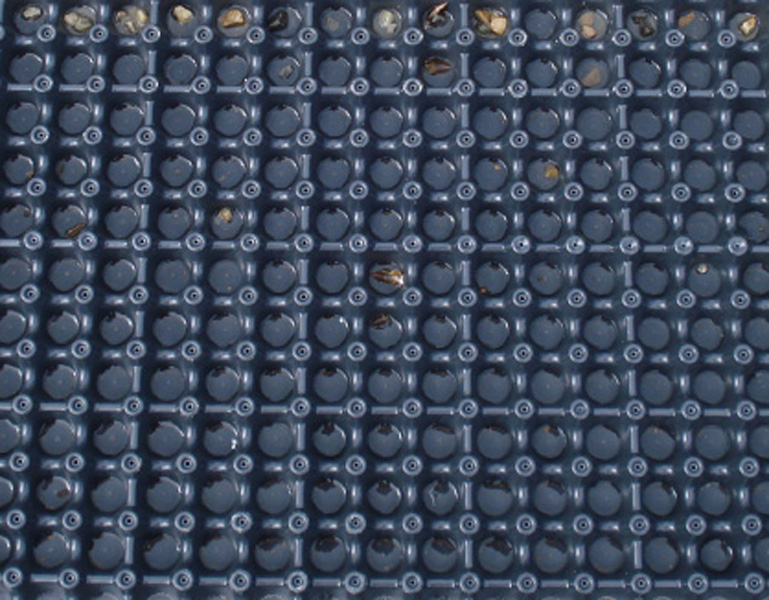

Dränelement DIADRAIN 40
Retentionselement verfüllt mit Splitt
Retentionselement Detail
Dränelement DIADRAIN 40
Retentionselement verfüllt mit Splitt

25,50 €*

Nettopreis: 21,43 €
Umsatzsteuer: 4,07 €
Inhalt: 2.12 m² (12,03 €* / 1 m²)

Preise inkl. MwSt. zzgl. Versandkostenpauschale

Sofort verfügbar, Lieferzeit: 3-5 Tage

Platte
Artikel-Nr.: OBS03057
Versandgewicht: 16,00 kg
Breite: 1.01 m
Länge: 2.04 m
Höhe: 0.04 m
Material: Polystyrol
Farbe: schwarz
Materialdicke: 40,0 mm

Produktinformationen "Dränageplatte DIADRAIN 40H"

ANWENDUNG: Dachgefälle ≥ 0° lastverteilend
mit Lava verfüllt; extensive -/intensive Dach-
begrünung; Dachterrasse begehbar; Maße
Maße (LxBxH) ca.:2,04m x 1.04m x 40mm (bei Abholung Unna)
                      (2x) 1,02m x 1,04m x 40mm (bei Versand Paketdienst/Spedition)

Dränageplatte einer Stärke von ca. 40 mm dicke, CE-markiert.
Vorzugsweise bei 0°-Dächern einzusetzen. Der Kern ist diffusionsoffen (gelocht).
Die Noppen bieten einen zusätzlichen Wasserspeicher für die Vegetation.
Bei einfachen Geh- und Terrassenbelägen kann die Dränageplatte
(verfüllt mit Splitt/Lava und große Auflage nach unten) eingesetzt werden.

PRODUKT:

Dränageplatte DIADRAIN 40H

  • Noppen: Polystyrol (HIPS)
  • Höhe ca.: 40 mm
  • Wasserspeicher ca.: 19,5 l/m²
  • Füllvolumen ca.: 23 l/m²
  • Diffusions-/Wasserablauf ca.: 530 Löcher/m²
  • Lochdurchmesser ca.: 3 mm
  • Druckstärke unverfüllt ca.: 338,0 kN/m²
  • Druckstärke     verfüllt ca.: 588 kN/m²
    bei 10% Stauchung
  • Abmessung(LxB) ca.: (2x1,02m) 2,04m x 1,04m
  • Liefereinheit/Platte:
    1x 2,12 m²/Platte bei Abholung
    oder
    2x 1,06 m²/Platten bei Speditions-/Paketversand
  • Gewicht ca.: 1,96 kg/m²
  • CE: DIN EN 13252

EIGENSCHAFTEN:

  • als Dränageplatte auf Dächern  ≥ 0°  einsetzbar
  • das Produkt ist zu verfüllen (z.B. Lava 3/9mm)
  • filterstabile Dränageplatte unter Verwendung des Filtervlieses TFV-105
    (separates Produkt)
  • Sickerschicht und Wasserspeicherschicht in einer Dränageplatte
  • effiziente Verlegung aller Schichten in einem Arbeitsgang
  • Für Umkehrdächer geeignet - Kernmaterial für Entwässerung und Dampfdiffusion gelocht!
  • Durchmesser der Löcher: ca. 3 mm
  • hoher Wasserspeicher
  • Dränage nach DIN 4095
  • Wasserableitvermögen nach DIN EN ISO 12958  bei 20 kPa
    i = 0,01 (ca. 1%)       0,45 / 0,66 (l/s*m)
    i = 0,02 (ca. 2%)       0,82 / 1,14 (l/s*m)
  • hohe Druckstärke verfüllt bei 10% Stauchung: > 588 kN/m²
  • Schutzschicht nach DIN 18195 (intensive Dachbegrünung; begehbare Dachflächen)
    in Kombination mit Schutzfolie Nophadrain TSF-100

ANWENDUNGSBEREICHE:

Extensives
Gründach		 Industrie
Gründach		 Intensives
Gründach		 Begehbare
Dachflächen













SPEZIELLE DACHEIGENSCHAFTEN:

Umkehr
Dachflächen		 Wasserspeicher
Gründach













Zubehör

Wurzelschutzfolie WSB-50/4
Wurzelschutzfolie WSB-50/4
ANWENDUNGSBEREICHE: Wurzel- schutzschicht unter extensiven Dachbegrünungen,  Art: PE-LD modifiziert;Maße (LxBxD) ca.: 25 m x 4,0 m x 0,50 mm Ein ca. 0,5 mm dicke Wurzelschutzfolie aus mod. Polyethylen.Die Wurzelschutzfolie ist geeignet als zusätzlicher Wurzelschutzunter extensiven Dachbegrünungen gemäß DIN 18531. Aufgrund der großen Abmessung und der thermischen Fügbarkeit universell einsetzbar. Installierung Wurzelschutzfolie Die Wurzelschutzfolie ist über die Oberkante von vegetationsfreien Sicherheitsstreifen, Vegetationsflächen und begehbaren Belägen hochzuführen und mit der Abdichtung zu befestigen. Dies gilt entsprechend auch für andere aufgehende Bauteile und Dachdurchdringungen. Wurzelschutzfolie bei einem UmkehrdachBei einer Umkehrdachkonstruktion wird die Wurzelschutzfolie unter die Wärmedämmung direkt auf die Dachabdichtung verlegt Wann wird die Wurzelschutzfolie benötigt? Der Durchwurzelungsschutz kann bei entsprechender Eignung durch die Dachabdichtung selbst erfolgen (z.B. bei Dachabdichtungen, die aus PVC, EPDM oder Bitumen mit Kupfereinlagen hergestellt sind und die FLL-Prüfung zur Durchwurzelungsfestigkeit oder die Prüfung gemäß DIN EN 13948 bestanden haben).Wenn die Dachabdichtung nicht wurzelfest ist, verhindert die WSB-50 / WSB-80 Wurzelschutzfolie dauerhaft Beschädigungen der Dachabdichtung durch ein- oder durchdringende Pflanzenwurzeln. Die Wurzelschutzfolie wird oberhalb der Dachabdichtung verlegt. Die Überlappungen der Wurzelschutzfolie werden mit Heißluft zusammengeschweißt. PRODUKT: Wurzelschutzfolie WSB-50/4  Material: Polyethylen (PELD-mod.) Dicke ca.: 0,5 mm Gewicht ca.: 468 g/m² Farbe: schwarz Abmessung(LxB) ca.: 25 x 4 m  Liefereinheit: 100 m²/Rolle EIGENSCHAFTEN: als Wurzelschutz bei nicht wurzelfesten Abdichtungen unterextensiven Begrünungen einzusetzen zusätzlicher Wurzelschutz unter extensiven Dachbegrünungen verrottungs- und Rhyzomfest thermisch verschweißbar (Heißluft) FLL-geprüft ANWENDUNGSBEREICHE:      ExtensivesGründach IndustrieGründach

Inhalt: 1 m² (410,00 €* / 100 m²)

4,10 €*
Nettopreis: 3,45 €
Umsatzsteuer: 0,65 € *
Wurzelschutzfolie WSB-80/4
Wurzelschutzfolie WSB-80/4
ANWENDUNGSBEREICHE: Wurzel- schutzschicht unter intensiven Dachbegrünungen,  Art: PE-LD modifiziert;Maße (LxBxD) ca.: 37,5 m x 4,0 m x 0,80 mm Ein ca. 0,8 mm dicke Wurzelschutzfolie aus mod. Polyethylen.Die Wurzelschutzfolie ist geeignet als zusätzlicher Wurzelschutzunter intensiven Dachbegrünungen gemäß DIN 18531. Aufgrund der großen Abmessung und der thermischen Fügbarkeit universell einsetzbar. Installierung Wurzelschutzfolie Die Wurzelschutzfolie ist über die Oberkante von vegetationsfreien Sicherheitsstreifen, Vegetationsflächen und begehbaren Belägen hochzuführen und mit der Abdichtung zu befestigen. Dies gilt entsprechend auch für andere aufgehende Bauteile und Dachdurchdringungen. Wurzelschutzfolie bei einem UmkehrdachBei einer Umkehrdachkonstruktion wird die Wurzelschutzfolie unter die Wärmedämmung direkt auf die Dachabdichtung verlegt Wann wird die Wurzelschutzfolie benötigt? Der Durchwurzelungsschutz kann bei entsprechender Eignung durch die Dachabdichtung selbst erfolgen (z.B. bei Dachabdichtungen, die aus PVC, EPDM oder Bitumen mit Kupfereinlagen hergestellt sind und die FLL-Prüfung zur Durchwurzelungsfestigkeit oder die Prüfung gemäß DIN EN 13948 bestanden haben).Wenn die Dachabdichtung nicht wurzelfest ist, verhindert die WSB-80 Wurzelschutzfolie dauerhaft Beschädigungen der Dachabdichtung durch ein- oder durchdringende Pflanzenwurzeln. Die Wurzelschutzfolie wird oberhalb der Dachabdichtung verlegt. Die Überlappungen der Wurzelschutzfolie werden mit Heißluft zusammengeschweißt. PRODUKT: Wurzelschutzfolie WSB-80/4  Material: Polyethylen (PELD-mod.) Dicke ca.: 0,8 mm Gewicht ca.: 748 g/m² Farbe: schwarz Abmessung(LxB) ca.: 37,5 x 4 m  Liefereinheit: 150 m²/Rolle EIGENSCHAFTEN: als Wurzelschutz bei nicht wurzelfesten Abdichtungen unterintensiven/extensiven Begrünungen einzusetzen verrottungs- und Rhyzomfest thermisch verschweißbar (Heißluft) FLL-geprüft ANWENDUNGSBEREICHE:      IntensivesGründach ExtensivesGründach IndustrieGründach

Inhalt: 1 m² (937,50 €* / 150 m²)

6,25 €*
Nettopreis: 5,25 €
Umsatzsteuer: 1,00 € *
Filtervlies SV-300
Trenn- und Filtervlies TFV-110
ANWENDUNGSBEREICHE: Trenn-/ Filterschicht auf Dränageplatten (25/40/60) oder bei Gabionenverfüllung einsetzbar;Maße (LxBxD) ca.: 100 m x 2,0 m x 1,0 mm Ein ca. 110 g/m² schweres Filtervlies. Das Filtervlies ist auf Dränageplatten (25/40/60) oder als Trennlage auf UK-Dächern einsetzbar. Es besteht aus einem thermisch verfestigtem Polypropylen Stapelfaservlies. Die Wasserspeicherkapazität beträgt ca. 1,5 l/m². PRODUKT: Trenn- und Filtervlies TFV-105  Material: Polypropylen (PP) Dicke ca.: 1 mm Gewicht ca.: 110 g/m² Farbe: grau Verfestigung: Stapelfaser/thermisch verfestigt Geotextilklasse: GRK 2 Wasserspeicher ca.: 1,5 l/m² Abmessung(LxB) ca.: 100 x 2 m  Liefereinheit: 200 m²/Rolle EIGENSCHAFTEN: Filterschicht auf Dränageplatten oder Dränschüttungen zur Trennung nicht verträglicher Baustoffe wasserspeichernd verrottungsbeständig leicht zu verlegen ANWENDUNGSBEREICHE:      ExtensivesGründach IndustrieGründach IntensivesGründach BegehbareDachflächen

Inhalt: 1 m² (240,00 €* / 200 m²)

1,20 €*
Nettopreis: 1,01 €
Umsatzsteuer: 0,19 € *
Filtervlies SV-300
Schutzvlies SV-300
ANWENDUNGSBEREICHE: Trenn-/Schutz-/Filterschicht unter Dränageplatten (25/40/60) oder unter Einschichtsubstraten einzusetzen;Maße (LxBxD) ca.: 50,0 m x 2,0 m x 1,8 mm Ein ca. 300 g/m² schweres Schutzvlies. Das Schutzvlies gilt als Schutzlage unter extensiven Dachbegrünungen gemäß DIN 18531. Es besteht aus einem Polypropylen Stapelfaservlies. Die Wasserspeicherkapazität beträgt ca. 2.4 l/m². PRODUKT: Trenn- und Schutzvlies SV-300  Material: Polypropylen (PP) Dicke ca.: 1.8 mm Gewicht ca.: 300 g/m² Farbe: weiß Verfestigung: Stapelfaser/thermisch verfestigt Geotextilklasse: GRK 3 Wasserspeicher ca.: 2,4 l/m² Abmessung(LxB) ca.: 50 x 2 m  Liefereinheit: 100 m²/Rolle EIGENSCHAFTEN: als Schutzlage unter nicht genutzten Dachflächen/Einschichtbegrünungen einsetzbar als Filterschicht über Dränschüttungen bei begehbaren/befahrbaren Dachflächen einzusetzen Schutzlage nach DIN 18531 (extensive Dachbegrünung) Filterschicht auf Dränageplatten oder Dränschüttungen unter begeh-, befahrbaren Dachflächen zur Trennung nicht verträglicher Baustoffe wasserspeichernd verrottungsbeständig leicht zu verlegen ANWENDUNGSBEREICHE:      ExtensivesGründach IndustrieGründach IntensivesGründach BegehbareDachflächen         SPEZIELLE EIGENSCHAFTEN: Trenn- undSchutzvlies

Inhalt: 1 m² (220,00 €* / 100 m²)

2,20 €*
Nettopreis: 1,85 €
Umsatzsteuer: 0,35 € *
Schutzvlies SV
Schutzvlies SV-500
ANWENDUNGSBEREICHE: Trenn-/Schutz- schicht unter Dränageplatten (25/40/60), Einschichtsubstraten/Teichfolien einsetzbar;Maße (LxBxD) ca.: 50,0 m x 2,0 m x 2,5 mm Ein ca. 500 g/m² schweres Schutzvlies. Das Schutzvlies gilt als Schutzlage unter Teichfolien und extensiven/intensiven Dachbegrünungen gemäß DIN 18531. Es besteht aus einem  Polypropylen Stapelfaservlies. Die Wasserspeicherkapazität beträgt ca. 3.5 l/m².  PRODUKT: Trenn- und Schutzvlies SV-500  Material: Polypropylen (PP) Dicke ca.: 2,5 mm Gewicht ca.: 500 g/m² Farbe: weiß/bunt Verfestigung: Stapelfaser/genadelt Geotextilklasse: GRK 4 Wasserspeicher ca.: 3,5 l/m² Abmessung(LxB) ca.: 50 x 2 m  Liefereinheit: 100 m²/Rolle EIGENSCHAFTEN: als Schutzlage unter nicht genutzten Dachflächen/Einschichtbegrünungen einsetzbar Schutzlage nach DIN 18531 (extensive+intensive Dachbegrünung) zur Trennung nicht verträglicher Baustoffe wasserspeichernd verrottungsbeständig leicht zu verlegen ANWENDUNGSBEREICHE:      ExtensivesGründach IndustrieGründach IntensivesGründach BegehbareDachflächen Schutzlage unterTeichfolien         SPEZIELLE EIGENSCHAFTEN: Trenn- undSchutzvlies

Inhalt: 1 m² (370,00 €* / 100 m²)

3,70 €*
Nettopreis: 3,11 €
Umsatzsteuer: 0,59 € *
