Dränageplatte DIADRAIN 25H

ANWENDUNG: Dachgefälle ≥ 2° extensive /
intensive Dachbegrünung;  Dachterrasse
lastverteilend mit Lava verfüllt;
Maße (LxBxH) ca.:2,02m x 1,10m x 25mm (bei Abholung Unna)
                      (2x) 1,01m x 1,10m x 25mm (bei Versand Paketdienst/Spedition)

Dränageplattein einer Stärke von ca. 25 mm dicke, CE-markiert.

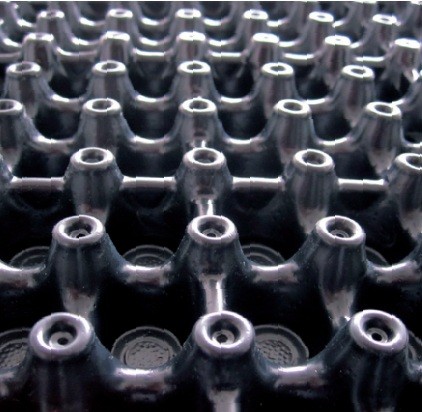

Der Kern ist diffusionsoffen (gelocht). Die Noppen bieten einen zusätzlichen
Wasserspeicher für die Vegetation. Bei einfachen Geh- und

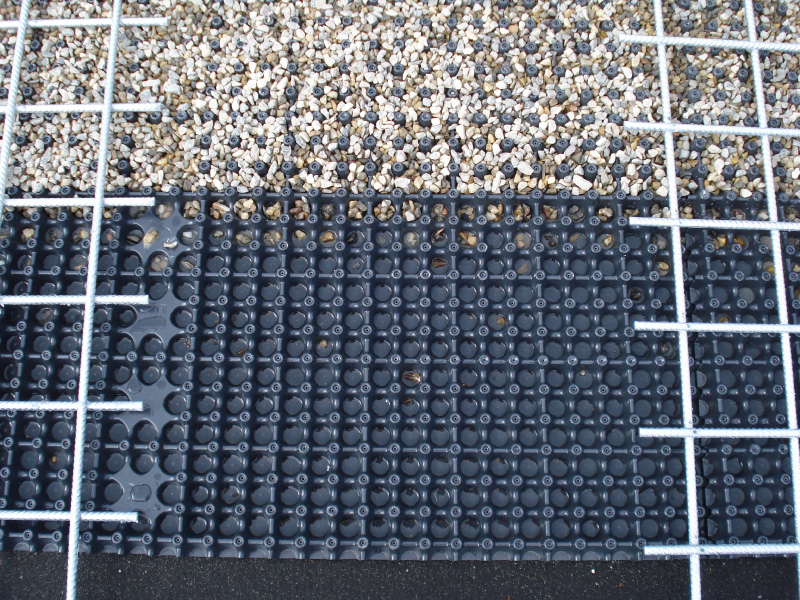

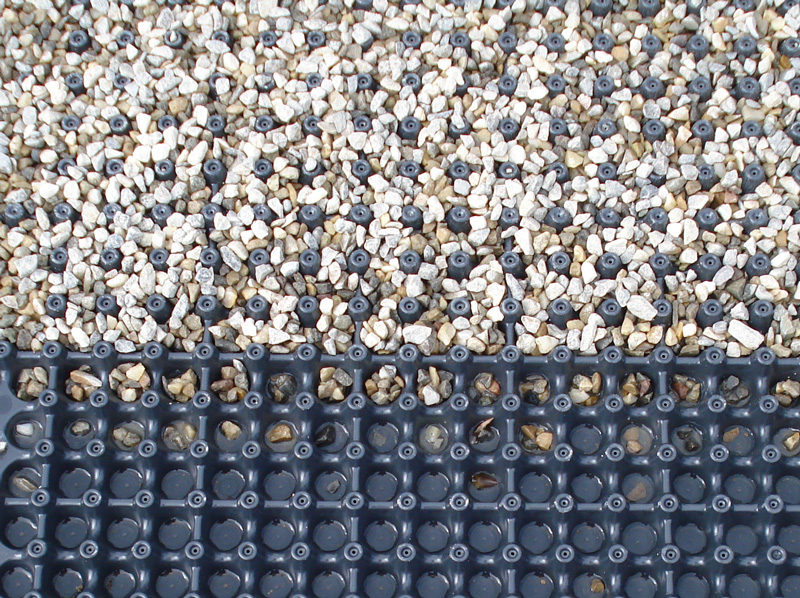

Terrassenbelägen kann die Dränageplatte (verfüllt mit z.B. Lava/Splitt und
große Auflage nach unten) eingesetzt werden.

PRODUKT:

Dränageplatte DIADRAIN 25H

• Noppen: Polystyrol (HIPS)
• Höhe ca.: 25 mm
• Wasserspeicher ca.: 11,8 l/m²
• Füllvolumen ca.: 22,0 l/m²
• Diffusions-/Wasserablauf ca.: 1200 Löcher/m²
• Lochdurchmesser ca.: 3 mm
• Druckstärke unverfüllt ca.: 322,0 kN/m²
• Druckstärke     verfüllt ca.: 478,7 kN/m²
• Wasserableitvermögen in der Ebene nach DIN EN ISO 12958
  (l/m*s): bei 2% : 0,57 • bei 3%: 0,71 • bei 5%: 0,91
• Filtervlies: Polypropylen (PP ca. 140 g/m²)
• Abmessung(LxB) ca.: (2x1,01m) 2,02 x 1,10 m
• Liefereinheit/Platte:
  1x 2,22 m²/Platte bei Abholung
  oder
  2x 1,11 m²/Platte bei Speditions-/Paketversand
• Gewicht ca.: 1,36 kg/m²
• CE: DIN EN 13252

EIGENSCHAFTEN:

• als Dränageplatte auf Gefälledächern einsetzbar
• Hohe Regenwasserrückhaltung → ca. 12 l/ m2 Wasserspeicherkapazität
• Abflussverzögernde Wirkung → durch Drosselung keine Überlastung des Kanalsystems
• Abflussbeiwert (C) 0,29 → über 70% Abflussreduzierung bei Starkregenereignissen
• Mikrobiologische Beständigkeit getestet (DIN EN 12225) → Sperrschicht gegen biologischen Einwirkungen für die Abdichtungsebene
• Abgesenkte Diffusionsöffnungen → langfristig ungehinderte Durchlüftung
• Minimaler Überlappungsverlust → günstige Verlegekosten
• Erhöhte Auflagefläche → verringerte punktuelle Belastung auf der Dichtungsebene
• filterstabile Dränageplatte unter Verwendung des Filtervlieses TFV-105 (separates Produkt)
• Sickerschicht und Wasserspeicherschicht in einer Dränageplatte
• effiziente Verlegung aller Schichten in einem Arbeitsgang
• Für Umkehrdächer geeignet - Kernmaterial für Entwässerung und Dampfdiffusion gelocht!
• Durchmesser der Löcher ca.: 3 mm
• Dränage nach DIN 4095
• Wasserableitvermögen nach DIN EN ISO 12958  bei 20 kPa
• i = 0,01 (ca. 1%)       0,45 / 0,66 (l/s*m)
• i = 0,02 (ca. 2%)       0,82 / 1,14 (l/s*m)
• hohe Druckstärke verfüllt (> 478.7 kN/m²)
• Schutzschicht nach DIN 18195 (intensive Dachbegrünung; begehbare Dachflächen)
• in Kombination mit Schutzfolie Nophadrain TSF-100

ANWENDUNGSBEREICHE:

Extensives Gründach	Industrie Gründach	Intensives Gründach	Begehbare Dachflächen

SPEZIELLE DACHEIGENSCHAFTEN:

Wasserspeicher Gründach	Umkehr Dachflächen
